Você pode escolher tornos suíços, se você produzir peças menores (cerca de 1,5 polegadas de diâmetro).

● Eixos duplos e suportes de ferramentas independentes possibilitam a realização de múltiplas operações de usinagem ao mesmo tempo.

● A área de trabalho compacta significa que as ferramentas de corte não têm que ir longe da peça de trabalho, e a velocidade de movimento rápida pode fazê-las chegar lá mais rápido.

● A alta velocidade do eixo elimina a limitação de velocidade de corte de tornos grandes, prolongando assim a vida útil da ferramenta e a qualidade das peças.

● Dezenas de ferramentas de corte e poderosas funções de fresagem reduzem a necessidade de usinagem secundária e facilitam a usinagem leve.

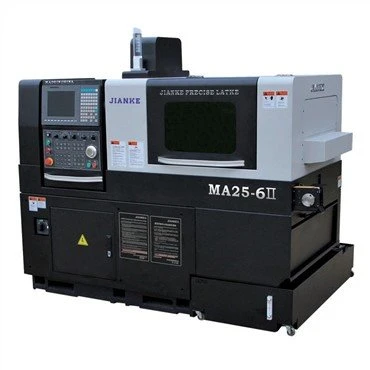

Aparência e estrutura da máquina

aparência	Quadro de ferramentas

parâmetro

item			MA25-3
usinagem	Tamanho do material mm		Φ2mm-Φ25mm
	Diâmetro de processamento máximo do sub fuso		Φ25mm
	Comprimento de processamento máximo de uma vez		200mm (com guia rotativo) 40-60mm (sem arbusto-guia)
	Diâmetro de perfuração máximo do eixo principal		Φ10mm
	Diâmetro do toque do eixo principal		M10
	Ferramenta rotativa lateral diâmetro máximo de perfuração		Φ8mm
	Diâmetro máximo da ferramenta rotativa lateral		M6
fuso	Velocidade do eixo principal		10~8000rpm/min
	Velocidade do sub fuso		10~8000rpm/min
	Indexação min do eixo C principal e sub fuso		0.001°
	Diâmetro do eixo principal		Φ25mm
	X eixo distância traval		95mm
	Distância traval do eixo Y		360mm
	Distância traval do eixo Z		320/430mm
	Tolerância de esco de fuso		≤0.004mm
	Precisão repetida de X/Y/Z		≤0.002mm
	Precisão de posicionamento X/Y/Z		≤0.003mm
sistema	Tipo de sistema		Taiwan SYNTEC 20TA
	Eixo controlado		6
	Unidade de configuração min		0,001mm
	Velocidade de alimentação rápida		24m/min
	LCD		Tela colorida
ferramenta	Ferramenta principal de fuso		5 peças (12mmX12mm)+1piece (16mmX16mm)
	Ferramenta rotativa de fresagem lateral	fixo	2 peças ER11 10000rpm/min
		Inserir o tipo de plugue	3 peças ER16 6000rpm/min
	Ferramenta fixa do rosto do eixo principal		4 peças ×ER16
motor	Potência do eixo principal		3.7KW
	Potência do sub fuso		2.2KW
	Potência nominal do motor Servo		0,75KW
	Ferramenta rotativa de fresagem lateral avaliada potência		0,75KW
	Energia da bomba de resfriamento		0,22KW
	Potência da bomba de lubrificante		540
-	Capacidade de energia		10kV
	Altura do eixo principal		1000
	Tamanho da máquina (LWH)		1970X1420X1690
	Preesura de ar		Acima de 0r é igual a 0.4MPa
	N.W.		1600kg

Principal marca de acessórios e local de origem

nome	Origem e Marca
Sistema de Operação	Taiwan SYNTEC
Spinlde e Motorista	Eixo elétrico de resfriamento de óleo/driver Syntec
rolamento	Japão NSK
Trilho guia	Japão THK
Parafuso guia	Japão THK
Servo Motor	Taiwan SYNTEC
Motorista de motor	Taiwan SYNTEC
Componentes elétricos	Alemanha Schneider
Sistema lubrificante	Herg do Japão
retransmitir	Japão Omron
Interruptor de traçado	Japão Omron
Válvula magnética	Taiwan Airtag

Eixo único suíço CNC lathe MA25-3II
sistema	Taiwan Syntec	Syntec21TB-H
	Canal de controle	Canal único
	Unidade de configuração mínima	0,001mm
	Velocidade de movimento mais rápida	24 m/min
Capacidade de usinagem	Dia de processamento máximo.	25 mm
	Comprimento de alimentação de material máximo de uma vez	Com guia bush	195mm
		Sem guia bush	1:2.5D (Diâmetro:Comprimento)
	Dia de perfuração máxima do eixo principal.	Axial	Φ10mm
	Fuso principal max tocando dia.	Axial	M10
	Profundidade de perfuração máxima do eixo principal	Axial	45 mm
	Cabeça rotativa dia de perfuração máxima.	Radial	Φ10mm
	Cabeça rotativa max batendo dia.	Radial	M8
Ferramentas	Arranjo de ferramentas	Ferramentas de linha superior
	Ferramenta principal de giro do eixo	6 peças	1 16X16mm+5 12X12mm
	Cabeça rotativa lateral do eixo principal	4 peças	2 ER11+2 ER16
	Suporte de ferramenta fixa do rosto do eixo principal	4 peças	ER11/ER16
Fuso principal	Tipo de eixo principal	Fuso principal elétrico de resfriamento de óleo
	Velocidade do eixo principal	8000rpm/min
	Indexação do eixo principal	0.001°
	Fuso principal através do dia do buraco	26mm
	Altura principal do centro do eixo	968,5 mm
Potência motora	Potência do eixo principal	3.7kw
	Potência do motor da cabeça rotativa lateral	0,75kw
	Velocidade da cabeça rotativa lateral	6000rpm/min
	Número do eixo móvel	3 eixo	X, Y, Z
	Potência motora do eixo móvel	0,75kw
Outros	dispositivo receptor de peças	Peças curtas	Dispositivo receptor telescópico
		Peças longas	Dispositivo de suporte telescópico
	fonte de alimentação	11.2kw
	pressão atmosférica	Acima de 0,4MPa
	Volume do tanque de petróleo	195L
	Tamanho do torno	1,87m×1,45m×1,65m
	Peso de torno	1980KG

Configuração da máquina

nome	marca	Área de fornecedores
Sistema de Operação	SYNTEC	China Taiwan
Fuso e Motorista	Eixo elétrico de resfriamento de óleo/driver Syntec	China Taiwan
rolamento	NSK	Japão
Trilho guia	THK/Rexroth	Japão/Alemanha
Parafuso de bola	THK	Japão
Servo motor	SYNTEC	China Taiwan
Motorista de motor	SYNTEC	China Taiwan
Componentes elétricos	Schneider	Alemanha
Sistema lubrificante	Herg	Japão
retransmitir	Omron	Japão
Interruptor de limite	Omron	Japão
Válvula eletromagnética	Airtag	China Taiwan

Acessórios opcionais

Item de opções	Marca recomendada
Arbusto guia rotativo	Nanjing Jianke
Alimentador automático de barras	Suzhou IEMCA
collet/guia bush	Sichuan H&B
Transportador automático de chips	Suzhou (LNS)
coletor de névoa de óleo	Fujian Haosheng
Bomba de alta pressão	Precisão de jingyue kunshan
Cabeça rotativa de rosto final	Nanjing Jianke
Ferramentas plu e inserir (base rotativa)	China Taiwan songjia
